マイコンの製作　８　　　←前 　次→

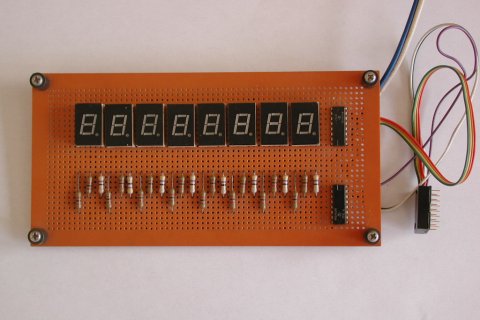

下は後から製作した数字表示ボードです。 ２進法の表示では結果がよくわからないので、 数字の形で結果を表示させることにしました。 この上に黒っぽい半透明のプラスチック板を取り付けて使います。 ０、１、２、３、４、５、６、７、８、９の他、 アルファベットもいくつか表示できます。 ＥとかＨです。

７セグメント（８セグメント）というＬＥＤの拡大図です。点を含めると８個のＬＥＤから構成されています。
